施工时的注意事项

1. 请勿在以下场合下使用。
   否则会成为误动作、故障或漏电等的原因。
   -10℃以下或+50℃以上的场所
   室外等直接淋雨或日照的场所
   凝聚露水的场所
   具有所亚硫酸气体或氨气等腐蚀性气体的场所
   湿气较重或粉尘较多的场所
   发生振动或冲击的场所
   发生振动或冲击的场所
   高频杂波、电场、磁场较强的场所
2. 输出电路的构成为相同的电路型（有电压接点输出）。
   输出端子上的输出电压与电源电压相同。
3. 请不要将电源端子与输出端子搞混淆。
   否则会成为负荷电路断路、误动作以及故障的原因。
4. 负荷容量超过额定负荷的场合，或者负荷为三相负荷的场合，请使用电磁接触器等设备。
5. 施工结束之后，请充分确认接线的正确与否，然后再接通主电源进行试运行。

关于停电补偿用镍铬电池

1. 关于停电补偿时间
   该定时开关中，内置有停电补偿用镍铬电池。

• 给定时开关接通电源之后，镍铬电池自动开始充电。
• 连续三天通电后，充电会充满，此时可进行300小时的停电补偿。
• 频繁地停电或超过停电补偿时间的长时间停电会使蓄电池的寿命缩短，请务必加以注意。

2.　镍铬电池的交换方法
　　电池的寿命大约为5年，使用温度越高，则寿命会愈加缩短。因此请适当提前更换电池（型号：TB11802457）

更换电池时请务必切断电源之后再进行操作。否则会有电击的危险。

1. 取下电池盖板。
2. 将镍铬电池从收藏部取出并卸下连接部的连接。
3. 将要更换的电池的连接部连接上并将电池正确地装入收藏部。
4. 请务必将电池盖板盖好后再使用。

安装方法

1. 暴露安装使用的场合
   将保护盖板取下，在本体安装穴中用长度为25mm的木螺栓或者M4螺栓等加以固定。
   与其他设备并列安装时，请留下可供保护盖板开关自如的空间。

2. 安装在面板上使用的场合
   请使用另售的安装器具（TB1782）进行安装。


   接线的方法

   1. 合适的电线（请使用600V塑料绝缘电线。）
      单线……Φ1.2～Φ2.0mm
      绞合线……1.25～2mm²
      1.使用不合适的电线会成为火损或火灾的原因。
      2.请绝不要使用焊接线。
      焊接不牢而引起的接触不良会成为火灾的原因。
   2. 电线的加工
      使用单线的场合
      　　电线剥皮的长度大约为14±2mm。

      使用胶合线的场合
      　　请使用带有绝缘管的圆形压塑端子（M4用）。


   连接至端子

   请按下图的要领进行连接。



   注意：

   1.连接2根压塑端子的场合，请参照下图使其相互吻合地加以连接。



   2.请勿在一个端子上连接三根以上的电线。否则会因为接触不良而成为发热、火灾等的原因。

   接线?娜啡?

   电线的连接结束之后，请务必充分确认接线是否有错。负荷电路如果发生短路，则会成为定时开关故障的原因。

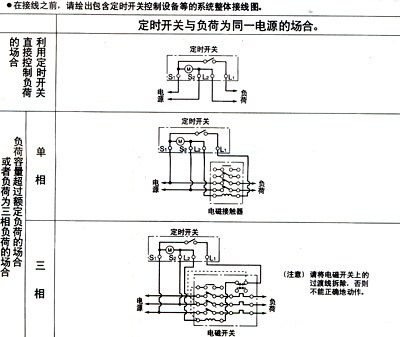

   接线例



3.

   动作时刻的设定

   请将设定柄设定至希望的时刻。

   请将设定柄插入刻度盘上希望的刻度上。

   在希望接通电源的时刻插入红色的设定柄。

   在希望关断电源的时刻插入白色的设定柄。

   请务必将设定柄牢靠地插入至里面。

   另外，通电设定柄与断电设定柄必须交替设定。

   下图的场合

   在12点钟时接通电源，14点钟时关断电源；14眯30分时接通电源，15点钟时关断电源



   现在时刻的设定

   将刻度盘朝箭头方向（右）旋转?瓜衷谑笨滔允静糠郑? ▼ ）对准刻度盘上希望的时刻。



   请务必将刻度盘按箭头所指的方向旋转。强制性反方向旋转会成为故障的原因。

   现在时刻的设定

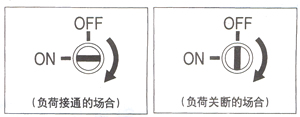

   利用接通/关断切换钮设定负荷的接通/关断状态。

   该切换钮可用于确认接通/关断状态并切换接通/关断状态。

   接好电路配线后请用该切换钮进行试操作。



   注意：

   请将切换钮按照箭头所指的方向旋转。切换之后请根据设定柄的设定状态确定该切换钮的接通/关断状态。

   设定柄处于现在时刻显示部分（ ▼ ）的前后大约1小时之内时，请勿操作接通/关断切换钮。否则会成为故障的原因。

   长时间连续接通（或关断）的场合，请将所胡的设定柄从刻度盘上取下之后再设定切换钮。

   关于寿命

   在正常的环境中，平均寿命如下所示

   • 接点开关次数 　　5万次（阻抗负荷：交流250VAC、15A）
   • 使用期间 　　　　5年（温度25℃相对湿度65%）
   • 镍铬电池 　　　　5年（温度25℃相对湿度65%）

   只要有某一项达到上述寿命，则建议您更换新商品。

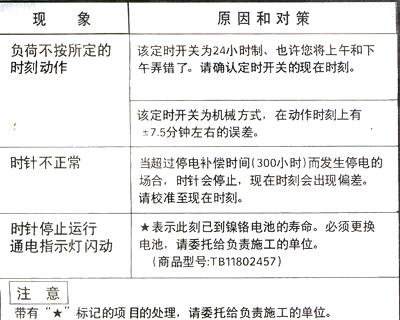

4. 当您认为有故障时

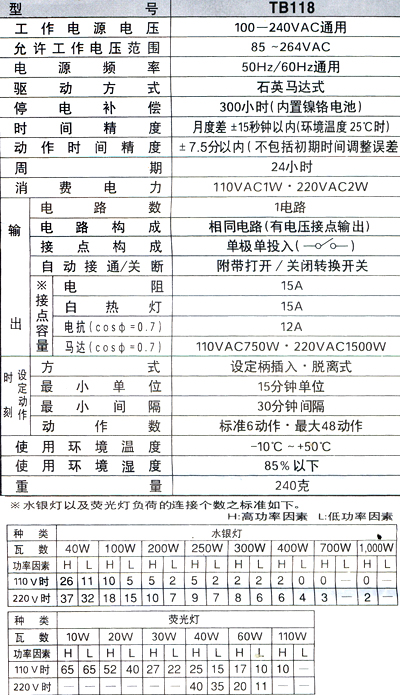

   规格一鉴表



   提供更换部件（破损、遗失或更换时请进行订购）



   有关定时开关的动任时间精度

   定时开关的动任时间精度为±7.5分以内。

   不包括初期时间调整误差。

   温度条件为25℃时的状况．

   不受电源频率变动的影响．
