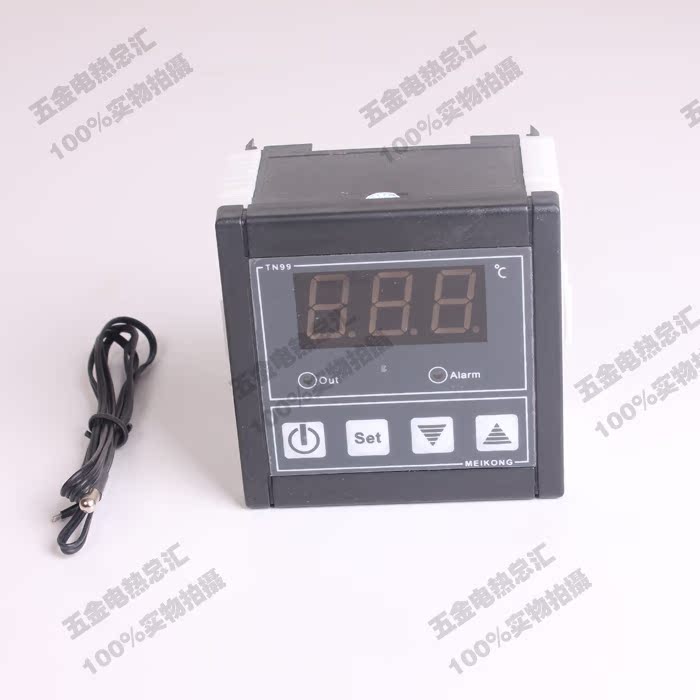

商品名称：TN99高精度温度控制器 温控仪 孵化 温控开关 3000W控制 带警报

商品销量：

收藏数量：252

店铺名称: 五金电热总汇

旺旺: 五金电热总汇

公司名称:

行业: 家装家饰/装潢/灯具/五金/安防/卫浴

地址:

店铺名称：五金电热总汇

一、技术参数：

 外    壳：阻燃ABS
 面    板：PC材料，耐热、耐寒
 温度范围：-40～150℃(300℃)（可锁定），断电记忆功能
 分 辨 率：1 ℃
 仪表尺寸：长96mm*宽96mm *深68mm
 开孔尺寸：91.5mm*91.5mm*60mm
 输入电压：按仪表标注为准(110V、220V、380V)
 输    出：触点容量30A 250Vac、报警5A 250Vac

可锁定最高和最低设置范围,上下限超温报警,温度偏差校正,制冷制热转换,30A大功率继电器,可直接控制3KW，传感器线可延长100米。

    随表配的黑色温度传感线是50K的，它的量程是-40～150℃；如果需要高的量程，只需把温度传感线换成100K的（需单独购买），并把仪表里面的第6个代码调成100即可（说明书有详细说明）

二、仪表的接线图：



右侧的1和2：接仪表电源，即220V的电源

左侧的最下面的15和16：接随表配的温度传感器，不分正负

负载的接法：1和12用线连接（短接）；

            2和13分别接负载或接触器（譬如接加热设备的两根线，必须是功率≤3KW，才能直接接；否则就要接交流接触器，从接触器上面引线到加热设备或制冷设备上面。）

请注意：左侧中间的12和13，这是一个开关，它没有电，很多人直接把负载接在这两个端子上，这是错误的，必须按照上面的接法 。

三、仪表的参数设置

举例一：仪表需要控制温度在80～85℃，温度升到85℃停止，温度降到80℃启动。

设置分为两步：

1、设主控温度。

 按一下SET键，屏幕上有数字在晃动，把它调成85。（需要多少度停止，就设成多少）

2、设具体的参数。

按住SET键3秒钟，进入代码设置。

1、SPH： 锁定仪表的最高设置范围。同时也是用来设置高温报警。

  2、SPL： 锁定仪表的最低设置范围。同时也是用来设置低温报警。

  3、HYS：这是个关键的代码，设置温度回差。在本例中， 80℃启动，85℃停止，则需要设成5（85-80=5）。

  4、ADJ：温度校正，正常情况下，不需调整这个参数

 5、Con:加热和制冷选择。温度升高后要停止输出，属于加热控制方式，譬如控制加热棒、加热管等等； 温度升高后要启动输出，属于制冷控制，譬如控制风机、压缩机等等。在本例中，属于加热控制H，因出厂设置是H ，故无需再调整。

  6、Sn:输入型号选择。选择50（K），仪表量程为-40～150℃，仪表里面已经配有50K温度探头；选择100(K)，仪表量程为0-300℃，次探头需单独购买。

举例二：仪表需要控制温度在10～15℃，温度升到15℃启动，温度降到10℃停止。

1、设置主控温度。将主控温度设为10.

2、设置参数。将第3个代码HYS,设置为5（15-10=5）。第5个代码Con设为C。

 另外，温度线的长度出厂配置都是1米的，如果需要加长，每加长1米加2元，以此类推。
