LED专用开关电源使用说明书

\

 欢迎使用“佳新源”LED专用开关电源，请在使用“开关电源前详细阅读此说明书。

\

 一、产品原理概况

\

    产品是采用脉宽调制(PWM)技术控制的新型开关电源。输入的交流电压经过整流滤波产生300V左右的直流电压，在专用芯片的控制下，电路中的变压器、开关器件等产生高频方波电压，经过大功率整流管后输出高精度、高稳定的直流电压。

\

二、产品特点

\

1、体积小，重量轻。
2、工作电压范围宽：输入电压可在110-264V正常工作。有个别机型只能接输入电源220V。
3、安全，可靠性高（执行标准：GB4943）。
4、卓越的工作性能：大功率的开关电源有5-10秒的延时检测电路设计，能很好杜绝开关电源通电瞬间输出高电压，大电流从而能保护负载（特别是LED发光源，能最大限度的减少输出电压突变所造成的光衰）。
5、保护功能：短路、过流、过热保护。
6、安装方便：本产品设计成防雨（户外）和不防水（户内）两种。防雨电源采用强度高、防锈的金属外壳悬挂式结构设计，可随地悬挂安装，减少输入输出连接电线。
7、当负载过大时，电源会发生保护，出现间歇通断的异常情况，此时应减少负载。

\

三、产品使用注意事项

\

1、输入电压应接在规定的工作电压范围内(国内输入电压220VAC）。
2、严禁在高温环境下使用，电源应有良好的散热空间与环境。
3、严禁将电源安装在易燃物品上（如木制品、易燃塑料等），要远离油站或禁止烟火的地方。

\

四、安装方法

\

1、严格按照电源输出端子所指示的接线位置接线，接线要牢固，确定输出线不要接反(输入“220VAC”接市电，输出“+”接负载正极，输出“-”接负载负极）。
2、在通电前，用万用表检查线路电压是否与工作电压相符（工作电压220VAC)确认后才可以合闸。
3、电源要牢固垂直悬挂安装（可将电源垂直悬挂在接线方便的地方，面盖要盖好，以防进水）。

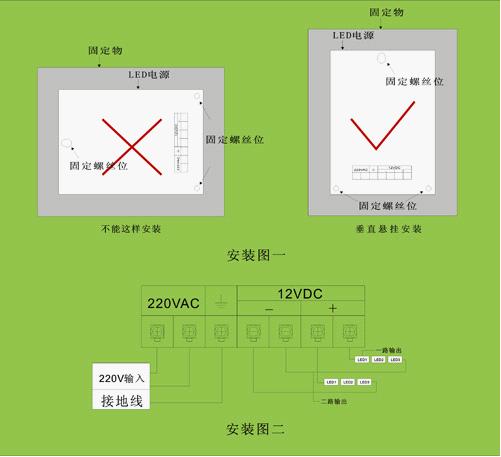

4、防雨电源安装接线图:

\

\

五、使用说明

\

1、正常使用条件下，产品按出厂日期标志保修两年，在保修期内产品发生故障，经本公司检测属于质量问题，将免费保修。
2、以下情况，不在保修范围内
（1）不按说明书要求使用而损坏的；
（2）用户自行拆动电源内部元器件而损坏的；
（3）盒内进水的；
（4）产品外形严重损坏或变形的；
（5）产品机身日期被擦除或涂改的；
（6）接线端子烧焦的；
3、本公司对出厂产品的最大责任是更换相同型号及数量的产品。

\

特别申明：公司所有产品自签收7日起，经检测属产品质量问题承诺包退换。因产品设计外观颜色改动，在不影响功能的前提下恕不退换货。

\ \

下图为接线示意图，为了电源能够有效的延长使用寿命，请向LED厂家咨询所带产品的实际功率核算准确，厂家建议电源使用在所示功率的80%以内。

\
