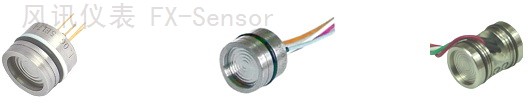

FPC-10系列OEM硅压阻式压力芯体

特 点

 进口压力芯片                 高性能、全固态、高可靠性

 18个月质保期

概 述

FPC-10系列OEM硅压阻式压力芯体是制造压力传感器及压力变送器的OEM核心部件，作为一种高性能的压力敏感元件，可以很方便地进行放大处理，装配成标准信号输出的变送器，广泛应用于石油，化工，冶金，电力，航空，航天，医疗设备，汽车，HVAC等行业的过程控制。

    FPC-10系列是将扩散硅压力敏感芯片封装到316L不锈钢外壳中，外加压力通过不锈钢膜片、内部密封的硅油传递到敏感芯片上，敏感芯片不直接接触被测介质，形成压力测量的全固态结构，因此该产品可以应用于各种场合，包括恶劣的腐蚀性介质环境。

    FPC-10系列采用“O”型圈进行压力密封,便于安装。

公司还可以根据用户的需要，承接特殊要求的压力传感器，如全焊接结构、宽温度补偿、高可靠、抗强冲击及振动，尤其是为国防武器装备配套。

技术性能

电桥电阻               3KΩ～6KΩ

供电电源               恒流1.5mA、恒压10V

使用温度               -40℃～125℃

补偿范围              -10℃～70℃

壳体和膜片             不锈钢316L

精    度               0.25 %FS

零    点               ±2mV

满量程                 ≥100mV（1.5mA供电）

零点温漂               0.02%FS/℃

灵敏度温漂             0.02%FS/℃

绝    缘               100MΩ/250VDC

密封圈                 丁晴或氟橡胶

长时间稳定性           0.2%FS/年

充    油               硅油、橄榄油、氟油

响应时间               ≤1ms（上升到90%FS）

振    动               20g/（20～5000Hz）

耐用性周期             100×106%FS



G表压（通气式表压，量程选择

G 表压（通气式表压，以当前大气压为零点）                单位：MPa

量程   -0.1～0   -0.035～0   -0.02～0    -0.02   0.035  0.07   0.1

过载%  300      300         300       300     300    300   200

量程   0.16      0.25        0.4        0.6     1.0     1.6    2.5

过载%  200      200        200         200    200    200    200



A 绝压（真空为零点）                                    单位：MPa

量程     0.1    0.25    0.4    0.6   1.0   1.6

过载%   200    200    200    200  200  200



S 密封式表压（校准大气压为零点）                        单位：MPa

量程      1.0    1.6   2.5   6    10    25   40   60   100

过载%     200    200  200  200  200    150  150  150  150

D 差压                                                 单位：MPa

量程        0.02    0.035   0.1   0.25   0.4   0.6   1.0   1.6   2.5

过载%       300    300    200   200   200  200  200   200   150

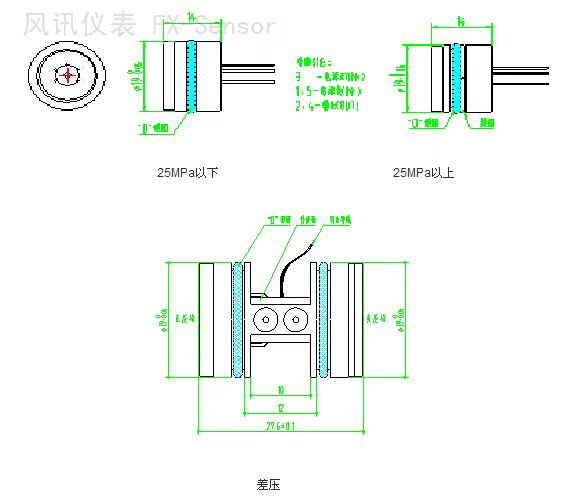

外形结构

FPC-10P(纯平膜)                FPC-10D(差压)           FPC-10 (中、小量程)     FPC-10 (大量程)



安装时需要在“O”型圈表面均匀涂抹少量的真空油脂。

沿腔体轴向方向均匀用力，将芯体推入腔体中，注意“O”型圈不能有任何破损。

芯体的膜片是压力敏感部位，在使用过程中请勿用手指或硬物触碰。

“O”型圈密封方式为悬浮式密封，是绝对可靠的静态密封方式，无须再采用其它的密封方式，正常情况下可用于40MPa的压力环境。(http://www.fx-sensor.com 010-51295202)

超过25MPa的压力时，需要配备挡圈组合使用，密封压力可以达到400MPa。

在装配小量程芯体时，不易用力压紧，这样额外的力会使芯体的温度特性变差。

应用电路

3电流输出

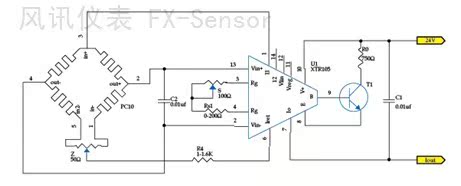

3.1与XTR105电路连3 电流输出

3.1 与XTR105电路连接

XTR105电路有2路0.8mA的恒流电源，可以单独用任意一路给压力芯体供电，也可以合在一起1.6mA供电，推荐采用0.8mA供电方式，同时在压力芯体电源负串接1～1.6KΩ普通电阻即可。

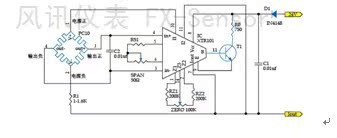

3.2与XTR101电路连接

XTR101是相当好的电路两线4-20mA电路，电路本身带有调零功能，还有2路1mA的恒流电源，可以单独用任意一路给压力芯体供电，也可以合在一起2mA供电，推荐采用1mA供电方式，同时在压力芯体电源负串接1～1.6KΩ普通电阻即可。(http://www.fx-sensor.com 010-51295202)



XTR106电路也是两线4-20mA专用仪表放大电路，该电路给传感器供电为5V或2.5V恒压供电，与压力芯体配合不好。原因：硅压力传感器采用恒流供电进行温度补偿最佳，恒压下工作温度漂移较大。建议用户采用同等价格的电路XTR105。



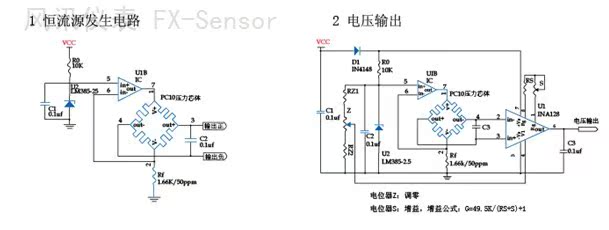

3.4与通用运放连接

采用通用运放设计的两线4-20mA性能上同专用仪表放大电路如XTR105、XTR106、AD693、AM400、AM401等还存在一定的差距，但是价格便宜。如下图电路采用了通用四运放电路，建议给压力芯体供电为0.75mA恒流。



3.5五线制芯体与XTR105电路的连接

XTR105电路是相当好的两线4-20mA专用仪表电路，但唯一的缺点是电路本身不带调零电路，这样给应用带来极大的不便，采用传统的传感器4线外调零的方法固然可以达到调零的目的，但是这样破坏了传感器温度补偿平衡，在某些场合会出现温度漂移过大，调零和调满相互影响较大。5线传感器是根据传感器温度补偿原理，调零采用传感器本身调节的方式，有诸多优点：

不影响温漂；  调零方便，调零和调增益相互几乎不受影响； 可以进行大范围的迁移。



采用这种方式所做的变送器可以达到用昂贵的XTR101所做的性能。

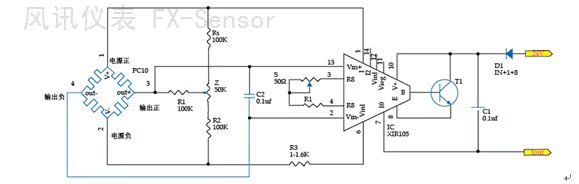

电路原理简图如下：(http://www.fx-sensor.com 010-51295202)
