商品名称：道驰LED全彩外露灯控制器LED七彩单色发光字招牌灯光变换控制器

商品销量：

收藏数量：

店铺名称: 道驰旗舰店

旺旺: 道驰旗舰店

公司名称:

行业: 家装家饰/

地址: 广东深圳

店铺名称：道驰旗舰店

 全彩控制器实物



12mm七彩500颗控制器

单色、七彩12组自编程控制器

下面是led全彩控制器的系统特点和使用介绍
1、32级—65536级灰度控制，软件Gamma校正处理。
2、支持各种点、线、面光源，支持各种规则，异形处理。
3、控制器单个端口输出，可带1024/2048灯。
4、单台脱机控制，播放内容存放在SD卡中。
5、最多存放16个文件，将多个文件依次拷贝到SD卡即可。
6、存放在SD卡里的效果应该依次命名为：00_1.led, 01_1.led, 02_1.led.
备注：
1.端口带载512/1024灯时，播放速度可达30帧/秒，端口带载超过512/1024灯时， 帧频随灯数的增加而自动降低。
2.控制 32级灰度的IC，单个端口控制少于1024时帧频可达30帧/秒。控制256级灰度的IC时单个端口控制少于512像素点时帧频可达30帧/秒。

led幻彩控制器支持芯片

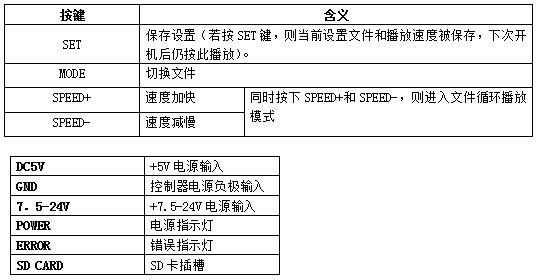

按键的功能如下

备注：
针对TTL信号的输出，控制器一定要和灯具进行供地（也就是将控制器的地线输出和灯；
具的地线连接到一起),使用差分信号进行传输时，要灯具的这一端必须接差分接收器。

led幻彩控制器的接线方式

1.控制器只可以单台使用；
2.为单口输出，最多可带1024/2048个点像素；
3.当控制单线IC时只需将控制器的DAT和GND与灯具的DAT和GND相对应连接起来即可。当控制双线IC时需把控制器的DAT.CLK和GND与灯具的DAT,CLK和GND相对应连接起来即可；
4.当使用差分信号（485信号）时，控制器的输出信号A和B分别与灯具的信号线A（DAT+)和信号线B（DAT-）相对应的连接起来即可；
5.当控制器所需电压和灯具所需电压一样时。控制器和灯具可以直接接到同一个电源上面。当控制器和灯具所需的电压不同时，灯具和控制器可以分别各用一个电源供电；
6.在效果编辑软件中新建项目时候，选择控制型号为：T-1000-IC型号。

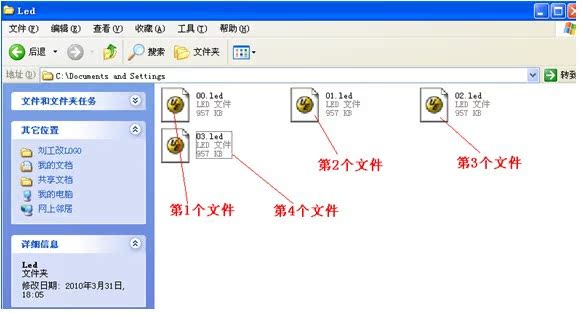

led幻彩控制器的文件存储
文件命名规则：
“00.led” ---------第1个效果
“01.led” ---------第2个效果
“02.led” ---------第3个效果
“03.led” ---------第4个效果

或者：
将效果文件的名字改为“a.led” “b.led” “c.led” “d.led” 依次拷贝到SD卡中即可。
T-1000最多存储16个效果文件，将多个文件依次拷贝到SD卡即可。


led幻彩控制器的具体参数
储存卡：
类型：SD卡（如控制灯数多时推荐使用高速SD卡）
容量：256MB—1GB
格式：FAT格式
储存文件：*.led
物理参数：
工作温度 ：-20℃—85℃
工作电源：直流5V/7.5-24V输入
功耗：8W
尺寸：L144mm×W67mm×H25mm
数据传输端口：3pin 接线端子
重量：0.2KG
注意事项：
将文件拷贝到SD卡之前，必须先对SD卡格式化，注意是每次拷贝之前都要格式化。
SD卡必须要格式化成“FAT“格式。


控制器上的SD卡不可以热插拔，即每次插拔SD卡时，必须先断开控制器的电源。

led幻彩控制器的常见问题处理
问题1：上电后，发现控制器的错误指示灯ERROR一直在闪烁，并且没有效果输出
答：错误指示灯ERROR一直在闪烁证明控制器没有正确读卡，可能存在的问题有：
①SD卡里面为空，没有效果文件。
②SD卡里面效果文件*.led文件和控制器型号不匹配，请在LedEdit里面正确选择控
制器的型号T-1000-芯片型号，并重新制作效果文件*.led.
③SD卡在拷贝效果文件之前没有格式化成FAT各式。
④请检查控制器的供电电压，可以单独给控制器供电，以排除供电原因。
⑤更换SD卡后再进行测试，排除SD卡坏的可能性。
问题2：控制器上电后，指示灯正常，但灯具无效果变化
答：这种情况的原因有以下几点：
①请检查灯具的信号线和控制器有没有正确连接。
②如果是接TTL信号，灯具和控制器一定要共地，即灯具的地线要和控制器的地线接
到一起。
③请检查制作SD卡中效果文件*.led时所选的型号是否和当前灯具所用芯片一致。
问题3：控制器与灯具接上后。灯具频闪。控制器指示灯显示正常。
答：①控制器与灯具之间的地线没有连接。
②SD卡里面所做的效果有误。做效果时选择的灯具芯片和实际灯具的芯片不符。
③灯具的供电电压不足。
问题4：SD卡无法格式化。
答：①首先确认SD卡的侧面的保护开关是否已经开锁。开锁的方向为SD卡金针这端。
②保护锁已经按要求设计，但依然无法格式化，如果出现这种情况多数为SD卡读卡器坏了，请更换SD卡读书器。
③如以上操作都无法解决格式化的问题，请更换SD卡，重新测试。
