本产品支持5V供电电压，输出信号TTL
是5V，高于此电压，产品就会烧坏，
请谨记！
本产品可以大批量稳定供货，批量价格可以优惠，欢迎用来做新风和净化以及监测系统。
专业手持式PM2.5检测仪：
家用车用PM2.5检测仪：
PM2.5云测仪:
本产品资料下载地址：
（复制链接，打开连接，然后选择“资料下载”）
目前市面上一大堆大颗粒粉尘传感器冒充PM2.5传感器，根本测不了小直径的PM2.5或者精度极低，只能给出优良差三个档位，市面很多低价的空气净化器就采用了这种粉尘传感器，在过度状态的结果就悲剧了。如果要做一些高端的产品，一定要选一个专业的，一致性好，精度高（可以精确到个位数）的PM2.5传感器。传感器输出的数据直接就是和官方单位一致的 ug/m3 浓度。上电就有数据输出，使用非常简单。
本产品使用激光散射原理，能够得到空气中0.3 ～ 10微米悬浮颗粒物浓度，使用进口激光器与感光部件，数据稳定可靠；内置风扇，数字化输出，集成度高。
| 管脚 | 名称 | 备注 |
| 1 | CTL | 控制脚，备用 |
| 2 | 1um | >0.3微米颗粒物浓度，PWM输出 |
| 3 | 5V | 5V电源输入 |
| 4 | 25um | >2.5微米-颗粒物浓度，PWM输出 |
| 5 | GND | 地 |
| 6 | R | 串口接收RX |
| 7 | T | 串口发送TX |
备注： 接口间距采用2.54间距，无特殊说明采用90度插针接口；
| 序号 | 项目 | 参数 |
| 1 | 测量输出 | PM2.5,PM10 |
| 2 | 量程 | 0.0-999.9微克/立方米 |
| 3 | 供电电压 | 5V |
| 4 | 最大工作电流 | 100mA |
| 5 | 休眠电流 | 2 mA |
| 6 | 工作温度范围 | -20-50℃ |
| 7 | 响应时间 | 1秒 |
| 8 | 串口数据输出频率 | 1次/秒 |
| 9 | 颗粒物直径分辨率 | 0.3微米 |
| 10 | 相对误差 | 10% |
| 11 | 产品尺寸 | 71x70x23mm |
产品规格
产品尺寸 ：L*W*H=71*70*23mm
通讯协议 ：
串口通讯协议：96008N1。(速率 9600, 数据位 8，校验位无，停止位 1)
串口上报通讯周期：1+0.5 秒
数据帧（10 字节）：报文头+指令号+数据(6 字节)+校验和+报文尾
字节序号 名称 备注
0 报文头 AA
1 指令号 C0
2 数据 1 PM2.5低字节
3 数据 2 PM2.5高字节
4 数据 3 PM10低字节
5 数据 4 PM10高字节
6 数据 5 0(保留)
7 数据 6 0(保留)
8 校验和 校验和
9 报文尾 AB
校验和：数据1到数据 6的字节加和。
PM2.5数据内容：PM2.5(ug/m3) = ((PM2.5 高字节*256) + PM2.5 低字
节)/10
PM10数据内容：PM10(ug/m3) = ((PM10高字节*256) + PM10 低字节)/10
特别说明:上面这种专业的测试设备里面就用了这款传感器哦，点击进入了解：
1.先安装 USB 转 TTL 的驱动软件;
2.USB 转 TTL 串口线，接上 PM2.5 传感器，插上电脑;
3.通电后，打开串口调试助手软件，串口选择 USB 转 TTL 串口线使用的串口，波特率使用 9600。（串口调试助手下载地址： ）

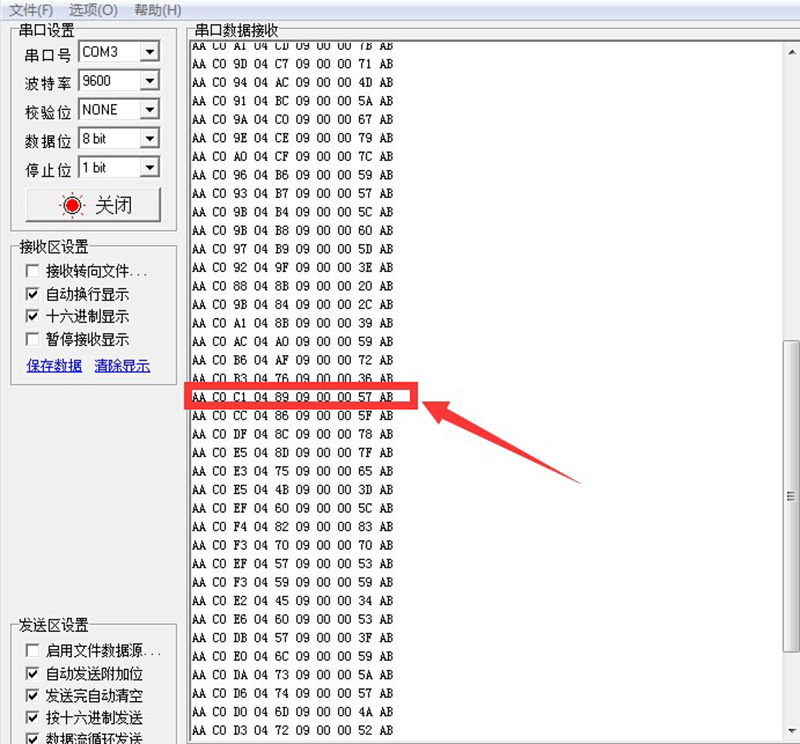

4.接收后的数据如下
5.这里随机选了一组数据进行计算，如上图红色框里的数据： AA C0 C1 04 89 09 00 00 57 AB
具体含义：
AA----报文头
C0----指令号，客户开发产品时，看到接收到有CO，即
表示是由PM2.5传感器输出的信号
C1----PM2.5低字节
04----PM2.5高字节
89----PM10低字
09----PM10高字节
00----保留位，暂未用，可以用做传感器的ID（在多台传
感器同时使用时，以便于区分）
00----保留位，暂未用，可以用做传感器的ID（在多台传
感器同时使用时，以便于区分）
57----校验和，即C1+04+89+09+00+00=157（即0X0157）
省略高字节，保留低字节
AB----报文尾
因为输出的是16进制数据，请转换成10进制数进行计
算。
PM2.5值的计算:C1 04
低字节 C1: 12*16+1=193
高字节 04: 0*16+4=4
((PM2.5 高字节*256) + PM2.5 低字节)/10
（4*256+193）/10=121.7ug/m3
PM10值的计算:89 09
低字节 89: 8*16+9=137
高字节 09: 0*16+9=9
((PM10高字节*256) + PM10 低字节)/10
(9*256+137)/10=244.1ug/m3
校验和：57 C1+04+89+09+00+00
