NF-468B测线仪、测网络、电话多用、电脑网络电缆测试仪
NF-468B 两用多功能电缆测试仪
采用自动扫描方式，快速测试，流线型外形，符合人体工程学设计。
线条流畅简洁、防摔、防光设计，更符合现场施工。

技术指标:
测试线缆：RJ11、RJ45
电源：DC 9V 叠层电池
耗电：25MA
体积：10.5*10.5*2.6 mm

重量：200G

一、功能：
1.对双绞线1，2，3，4，5，6，7，8，G线对逐根（对）测试，并可区分判定哪一根（对）错线，短路和开路。
2.开关ON为正常测试速度,“S”为慢速测试速度,M为手动档。

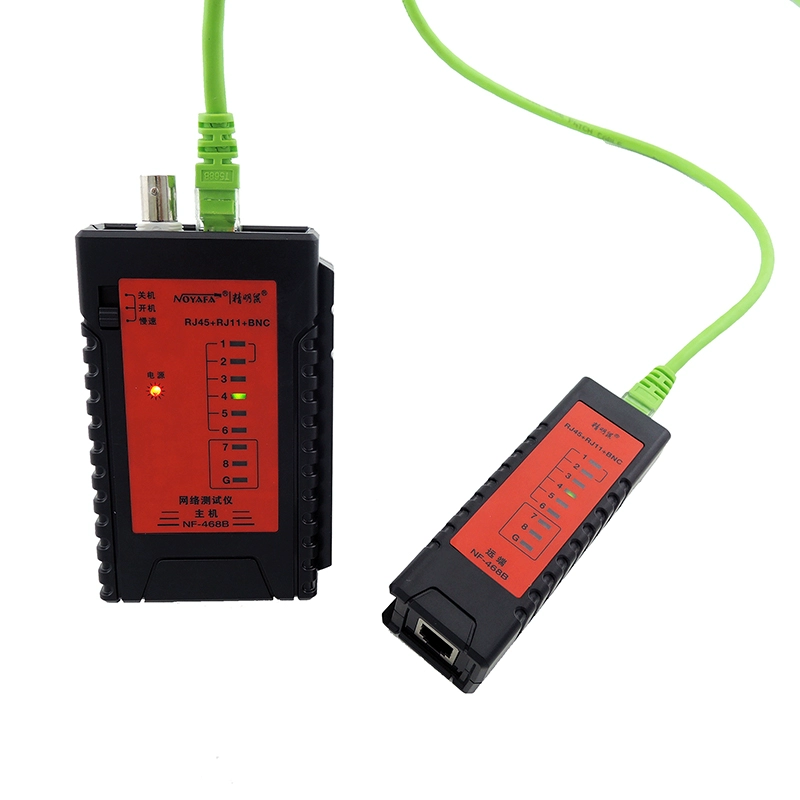

二、双绞线测试：打开电源，将网线插头分别插入主测试器和远程测试器，
主机指示灯从1至G逐个顺序闪亮，下图例：
主测试器： 1-2-3-4-5-6-7-8-G
远程测试器：1-2-3-4-5-6-7-8-G（RJ45）
1-2-3-4-5-6------（RJ12）
1-2-3-4----------（RJ11）
若接线不正常，按下述情况显示：
1.当有一根网线如3号线断路，则主测试仪和远程测试端3号灯饰都不亮。
2.当有几条线不通，则几条线都不亮，当网线少于2根线连通时，灯都不亮。
3.当两头网线乱序，例2，4线乱序，则显示如下：
主测试器不变： 1-2-3-4-5-6-7-8-G
远程测试端为： 1-4-3-2-5-6-7-8-G
4.当网线有2根短路时，则主测试器显示不亮，而远程测试端显示短路的两根线灯都微亮，若有3根以上（含3根）短路时则所有短路的几条线号的灯都不亮。
三、若测配线架和墙座模块，则需二根匹配跳线（如110P4-RJ45）引到测试仪上。
四、同轴电缆测试：如果电缆是好的，则二端BNC灯同时闪绿灯。

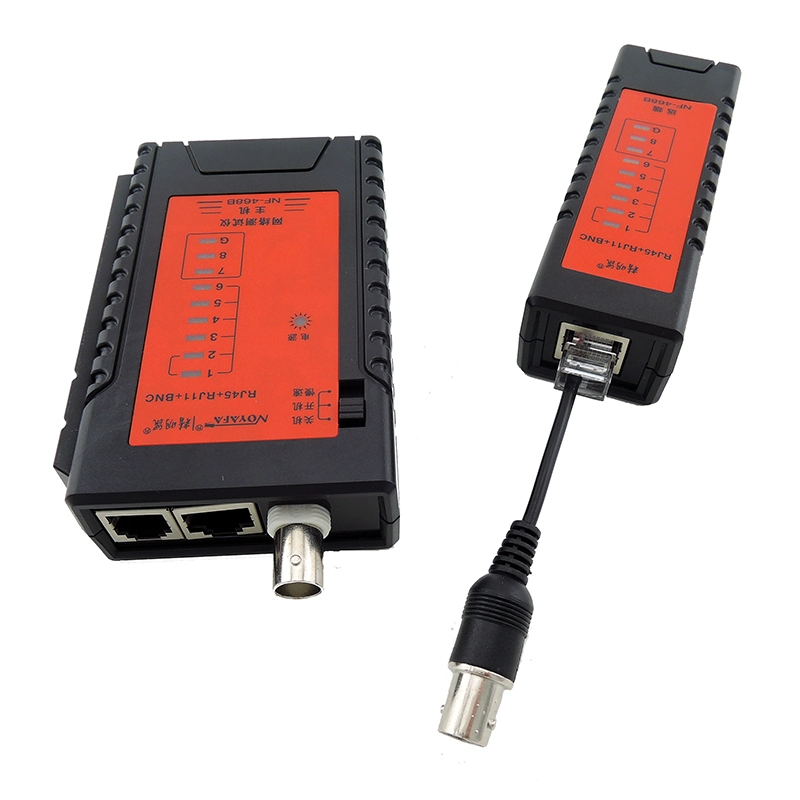

五、BNC线测试说明
1、拨动拨位开关，选择快或者慢挡，电源指示灯亮。
2、将BNC测试线一端接入主测试器BNC头，另一端接入RJ45转BNC配线的BNC头，并将配线的RJ45接入远端测试端RJ45接口，则主测试器指示灯和远程测试端指示灯1至2琢个闪亮并循环。
3、若断线、乱序短路则如测试方法所述显示。
4、测试完毕，关闭电源，电源指示灯灭。
