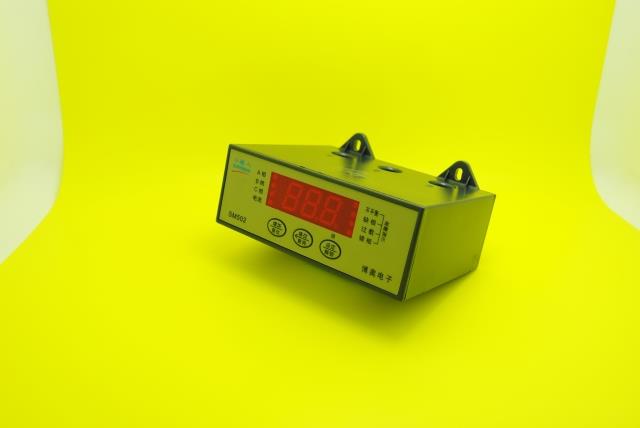

操作规程：

 ① 设定电动机保护电流值：按“解锁设定”键3秒钟不放。LED显示“30.0”（出厂设定保护电流值为30A）。按“移位”键调整到所需要调整的位置，然后按“增加”键来设定所需要的值。（设定范围0~99.9A）

② 设定上电延时时间：再次按“解锁设定”键，LED显示“F00”（出厂设定上电延时时间为0秒），按“移位”键调整到所需要调整的位置,然后按“增加”键来设定所需要的值。（设定范围0秒～99秒）

③ 设定不平衡值：再次按“解锁设定”键，LED显示“H20”（出厂设定不平衡值为35%）然后按“增加”键来设定所需要的值。（H00%,H20%,H35%任意选择）。

 ④ 查看设定值：长按“移位”键，分别显示已设定的保护电流值，上电延时，不平衡值，（按“查询”键切换各参数的查看）。

主要技术指标

⑴ LED显示：在正常工作状态下循环显示三相电流值，切换间隔为3秒钟，精度±5％，在故障工作状态下循环锁定显示故障时的三相电流值，便于查找故障原因。

⑵ 不平衡保护：公式（最大值—最小值）÷最大值 ×100%

                   如：A相20A，B相25A，C相22A，不平衡值=（25-20）÷25×100%=20%   当超过不平衡值20%时，保护器动作，断开负载。若不平衡值选定H00，则默认关闭不平衡保护。

⑶ 缺相保护：当检测到缺相或三相严重不平衡并超过延时时限，保护电路动作，断开负载。（当不平衡超过50%时就默认为缺相保护）

⑷ 过载保护：当三相电流最大相电流超过设定电流值，保护电路动作，断开负载。

⑸  相序保护：相序指相位的顺序，是三相电势到达最大值的先后次序叫做相序。在某些设备中，相序不能接错，否则造成设备损坏。当相序错误时，保护电路动作，断开负载。

⑹ 自动合闸：自动合闸间隔大约3分钟，自动合闸次数3次

⑺ 电源电压：AC220V±10％  AC380V±10％

⑻ 输出触点容量：5A／240V AC（纯阻性负载）

⑼ 外形尺寸：宽×高×厚 106mm×86。5mm×40mm安装孔尺寸63mm

怎样恢复工作

当发生不平衡、缺相、过载、相序错误等故障时，对应故障 指示灯亮，保护电路动作，断开负载，并且锁定在断开状态；如果3次自动合闸后仍发生保护，则保护器自动计时，1~1小时30分钟，再次自动检测，如没有故障，保护器恢复运行，如果仍有故障，则需人工排除故障；在故障状态下，只要按“复位”键立即从保护锁定状态恢复。

注意事项：

被保护电机的三根相线必须分别穿过电流互感器的三个孔。

安装调试前必须详细阅读操作说明书，具有相关知识的专业技术人员才能操作。
