| 中央处理器(CPU) | - 支持LGA1151插槽处理器：
Intel®Core™ i7处理器 / Intel®Core™ i5处理器 / Intel®Core™ i3处理器 / Intel®Pentium®处理器 / Intel®Celeron®处理器 - L3高速缓存取决于CPU
(请至技嘉网站查询有关支持的处理器列表) |
| 芯片组 | - Intel®Z170 高速芯片组
|
| 内存 | - 4个DDR4 DIMM插槽，醉高支持到64 GB
* 由于Windows 32-bit操作系统的限制，若安装超过4 GB容量内存时，实际上显示的内存容量将少于实际安装的内存容量。 - 支持双通道内存技术
- 支持DDR4 3466(O.C.) /3400(O.C.) /3333(O.C.) /3300(O.C.) /3200(O.C.) /3000(O.C.) /2800(O.C.) /2666(O.C.) /2400(O.C.) /2133 MHz
- 支持ECC UDIMM 1Rx8/2Rx8内存(non-ECC模式运行)
- 支持non-ECC UDIMM 1Rx8/2Rx8/1Rx16内存
- 支持Extreme Memory Profile (XMP)内存
(请至技嘉网站查询有关支持的内存条速度及列表) |
| 显示功能 | 内建于有显示功能的处理器-支持Intel®HD Graphics： - 1个DP接口，可支持至醉高4096x2304@60 Hz的分辨率
* 支持DP 1.2版本。 - 1个HDMI接口，可支持至醉高4096x2160@24 Hz的分辨率
* 支持HDMI 1.4版本。 - 支持醉大共用显示内存至512 MB
|

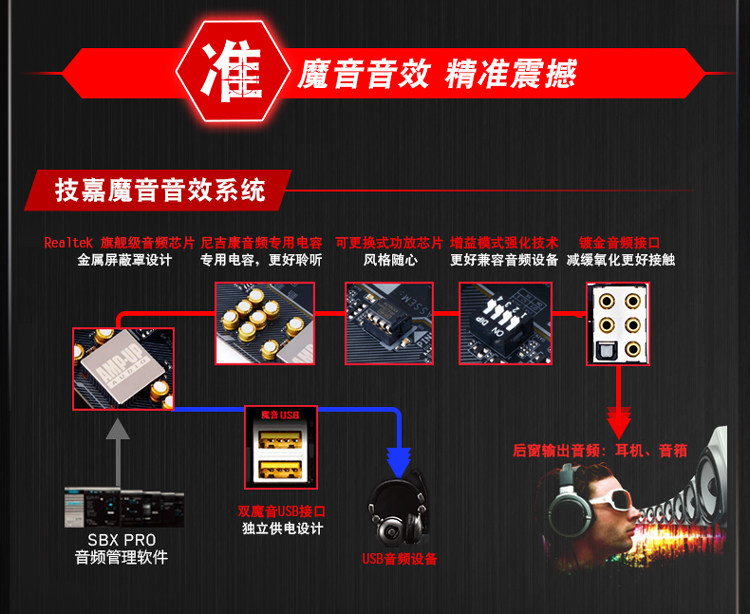

| 音效 | - 内建Realtek®ALC1150芯片
- 支持High Definition Audio
- 支持2/4/5.1/7.1声道
- 支持S/PDIF输出
|
| 网络 | - 内建1个Intel®GbE 网络芯片(10/100/1000 Mbit) (LAN1)
- 内建1个Killer E2201网络芯片(10/100/1000 Mbit) (LAN2)
* 内建网络不支持线路汇整功能(Teaming)。 |
| 扩展槽 | - 1个PCI-E x16插槽，支持x16运行规格(PCI-E x16)
* 为发挥显卡最大性能，安装一张显卡时务必安装至PCI-E x16插槽。 - 1个PCI-E x16插槽，支持x8运行规格(PCI-E x8)
* 由于PCI-E x8插槽与PCI-E x16插槽共享带宽，所以当PCI-E x8插槽安装显卡时，PCI-E x16插槽最高以x8带宽运行。 - 1个PCI-E x16插槽，支持x4运行规格(PCI-E x4)
* 由于PCI-E x4插槽与M2H_32G插座共享带宽，所以当M2H_32G插座安装SSD时，PCI-E x4插槽则无法使用。 - 4个PCI-E x1插槽
(所有PCI-E插槽皆支持PCI-E 3.0) |
| 多重显示技术 | - 支持3-Way/2-Way AMD CrossFire™/2-Way NVIDIA®SLI™技术
|
| 储存装置接口 | 内建于芯片组： - 2个M.2 SSD插槽(支持2242/2260/2280 SATA及PCI-E x4/x2/x1 SSD)
- 3个SATA-E接口
- 6个SATA 3.0接口
- 支持RAID 0、RAID 1、RAID 5及RAID 10功能
* M.2/SATA-E/SATA接口的组合方式，请参考「1-10插座及跳线介绍」章节说明。 |
| USB | 内建于芯片组： - 7个USB 3.0接口(3个在主板后窗，4个需经由扁平电缆从主板板载USB插座接出)
- 6个USB 2.0接口(4个在主板后窗，2个需经由扁平电缆从主板板载USB插座接出)
内建于芯片组+GENESYS LOGIC USB 2.0 Hub： - 2个USB 2.0接口(需经由扁平电缆从主板板载USB插座接出)
内建于芯片组+Intel®USB 3.1 控制器： - 1个USB Type-C™接口在主板后窗，支持USB 3.1
- 1个USB 3.1 Type-A接口（红色）在主板后窗
|
| 内接插座 | - 1个24PIN 主板供电插座
- 1个8PIN CPU 供电插座
- 2个M.2 SSD插槽
- 3个SATA-E接口
- 6个SATA 3.0接口
- 1个CPU风扇插座
- 1个水冷风扇插座(CPU_OPT)
- 3个系统风扇插座
- 1个主板跳线插座
- 1个前置音频插座
- 2个USB 3.0插座 (每个插座最多可转接两个前置接口)
- 2个USB 2.0插座 (每个插座最多可转接两个前置接口)
- 1个安全加密模块(TPM)插座
- 1个Thunderbolt™扩展子卡插座
- 1个板载COM插座
- 1个清除CMOS数据跳线
- 1个ECO按钮
- 1个OC按钮
- 1个音频增益模式切换开关
|
| 后方面板装置连接插座 | - 1个PS/2键盘/鼠标接口
- 1个DP接口
- 1个HDMI接口
- 1个USB Type-C™接口，支持USB 3.1
- 1个USB 3.1 Type-A接口（红色）
- 3个USB 3.0接口
- 4个USB 2.0接口
- 2个RJ-45网线接口
- 1个S/PDIF光纤输出插座
- 5个音频接口(中央及重低音输出、后喇叭输出、音频输入/麦克风、音频输出、耳机与喇叭输出)
|
| I/O控制器 | - 内建iTE®I/O 控制芯片
|
| 硬件监控 | - 系统电压检测
- CPU/系统/芯片组温度检测
- CPU/CPU OPT/系统风扇转速检测
- CPU/系统/芯片组过温警告
- CPU/CPU OPT/系统风扇故障警告
- CPU/CPU OPT/系统智能风扇控制
* 是否支持智能风扇控制功能会依不同的散热风扇而定。 |
| BIOS | - 2个128 Mbit flash
- 使用经授权AMI UEFI BIOS
- 支持图形化双BIOS技术
- PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0
|
| 附加工具程序 | - 支持APP Center (应用中心)
* APP Center 支持的程序会因不同主板而有所差异；各程序所支持的功能也会依主板的规格而不同。
3D OSD
@BIOS (BIOS 在线更新)
Ambient LED
AutoGreen
Cloud Station
EasyTune
Easy RAID
Fast Boot
Smart TimeLock
Smart Keyboard
Smart Backup
System Information Viewer
USB Blocker - 支持Q-Flash (BIOS 快速刷新)
- 支持Smart Switch
- 支持Xpress Install (一键安装)
|
| 附赠软件 | - Norton®Internet Security (OEM 版本)
- Intel®Smart Response Technology
|
| 操作系统 | - 支持Windows 10/8.1 64-bit
- 支持Windows 7 32-bit/64-bit
* 请下载 "Windows®USB Installation Tool"应用程序以安裝Windows®7 |
| PCB规格 | - ATX规格；30.5公分x 24.4公分
|
