柔性太阳能薄膜电池组件72W 汽车充电板屋顶光伏发电统18V

商品名称：柔性太阳能薄膜电池组件72W 汽车充电板屋顶光伏发电统18V

商品销量：

收藏数量：384

店铺名称: 户外/加热产品专家

旺旺: 净水器专家

公司名称:

行业: 家装家饰/户外/军品/旅游/机票

地址: 江苏南京

店铺名称：户外/加热产品专家

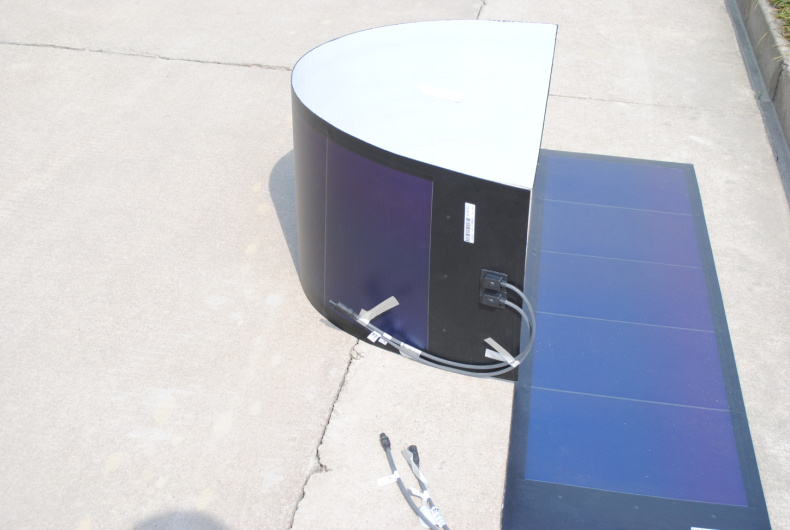

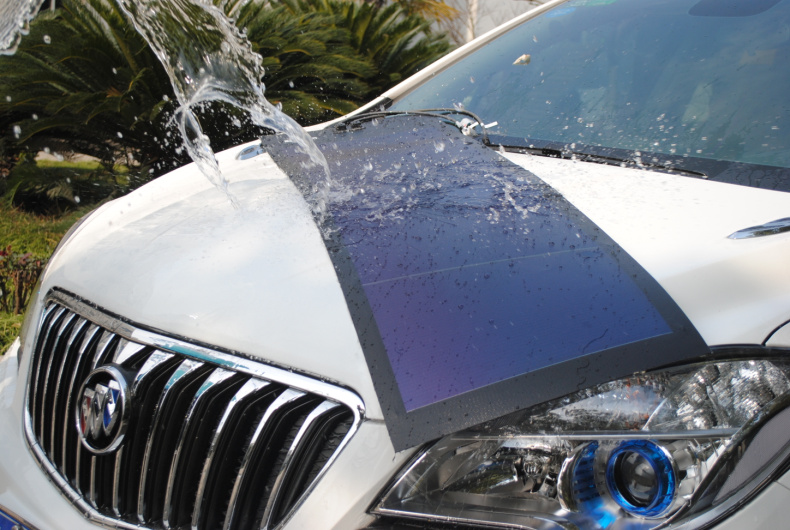

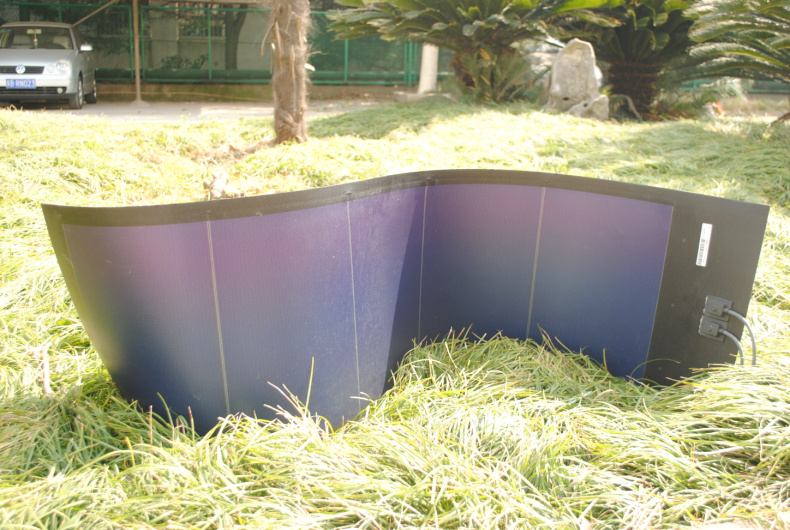

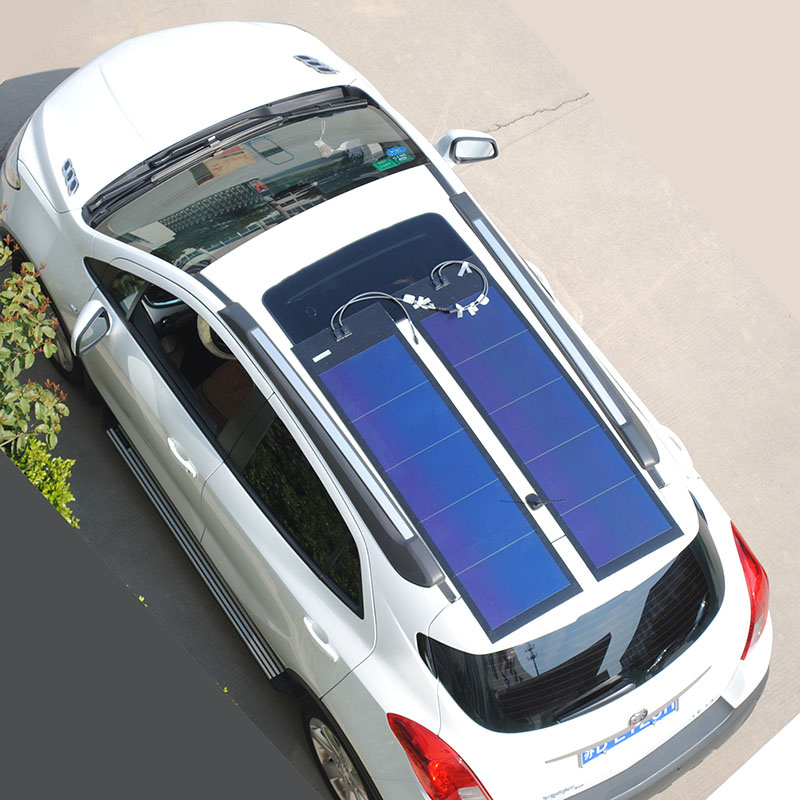

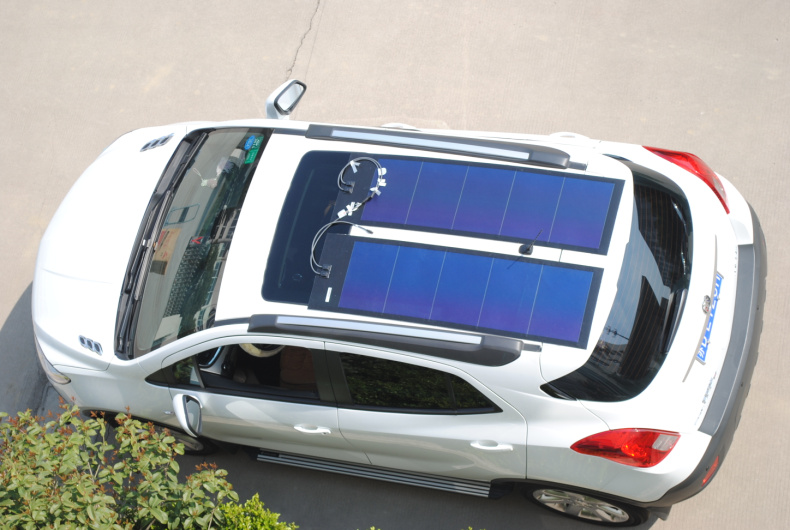

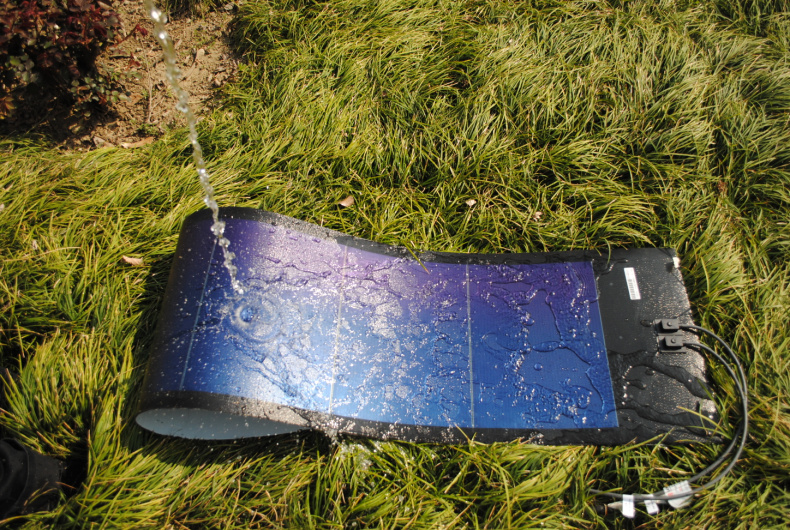

UNISOLAR原装柔性薄膜太阳能电池充电板可卷曲72W/18V 光伏屋顶或汽车户外越野DIY可以用，防水设计，DIY户外太阳能必备。

以下图例和相关介绍为31W的样图，72W的长度约为2倍长度，仅供参考。

柔性薄膜太阳能电池片与传统的单晶、多晶硅的区别表
	厚薄对比	轻重对比	柔软程度对比	同样的阴天环境下，两者使用情况对比		转换率
传统晶硅太阳能	厚	重	硬板不可弯曲	功率降低，无法输出	弱光性差	14-18%
柔性薄膜太阳能	薄	轻	柔软可卷曲	功率稳定输出	弱光性好	10%

专业提供UNISOLAR原装柔性薄膜太阳能电池，可以定做。量大可以定做，欢迎联系。13961803626

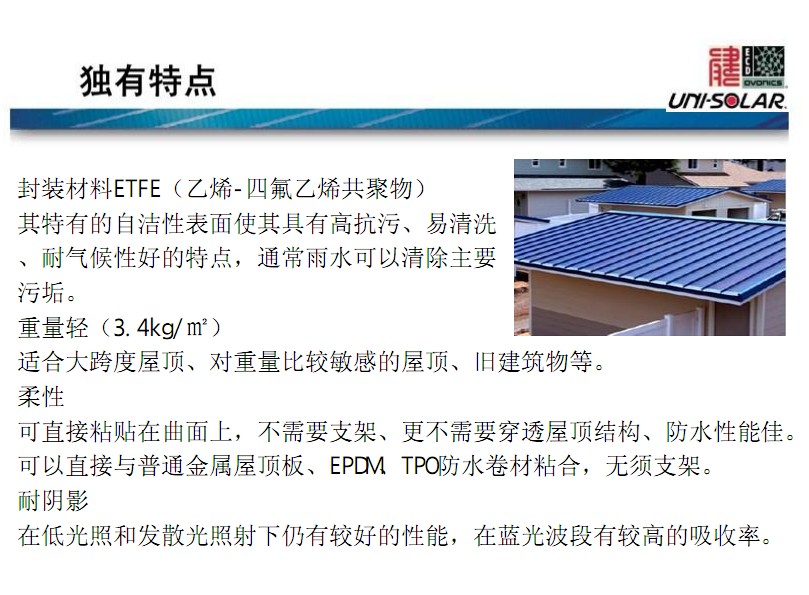

特点总结：

1、封装材料EIEF（乙烯-四氟乙烯共聚物）其特有的自洁性表面使其具有高抗污、易清洗、耐气候性好的特点，通常雨水可以清除主要污垢。

2、重量3.4kg/㎡，适合大跨度屋顶、对重要比较敏感的屋顶、旧建筑等。

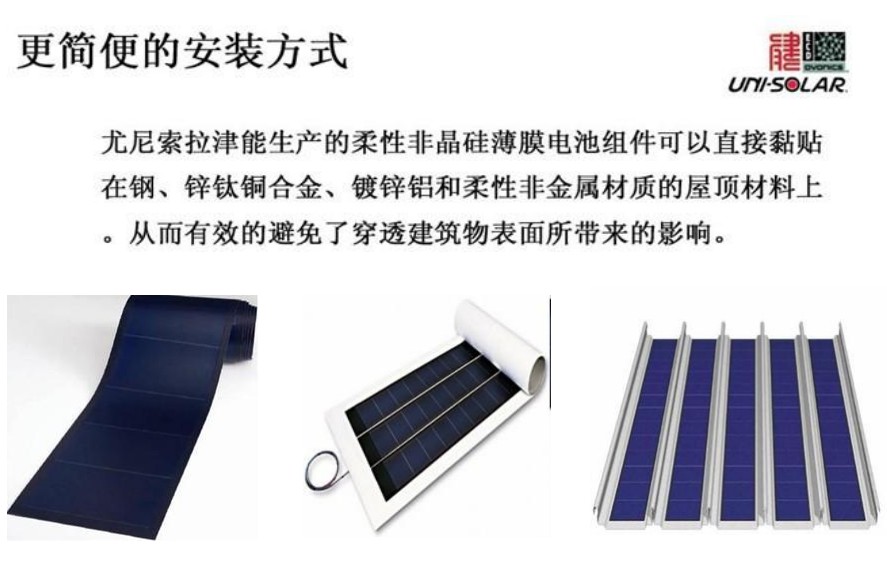

3、可直接粘贴在曲面上，不需要支架，更不需要穿透屋顶结构，防水性能佳。可以与普通金属屋顶板、防水卷材及其他材料粘合。

4、耐阴影：在低光照和发散光照射下仍有较好的性能，在蓝光波段有较高的吸收率。

5、可以很容易的与TPO,EPIM防水卷材结合。

6、能够与原建筑设计很好的结合，达到国家住建部、财政部对于建材性/构件型组件要求，真正的建筑一体化产品。

7、高风隆起阻力、易于安装、便于维护

8、获得国家金太阳认证、美国UL认证、欧洲IE认证

9、万能应用坡度：5度到65度的坡度

10、产品提供25年安心品质保证

WARMSPACE国内总代理，客服热线：13961803626，欢迎开发柔性太阳能产品客户交流。

产品介绍

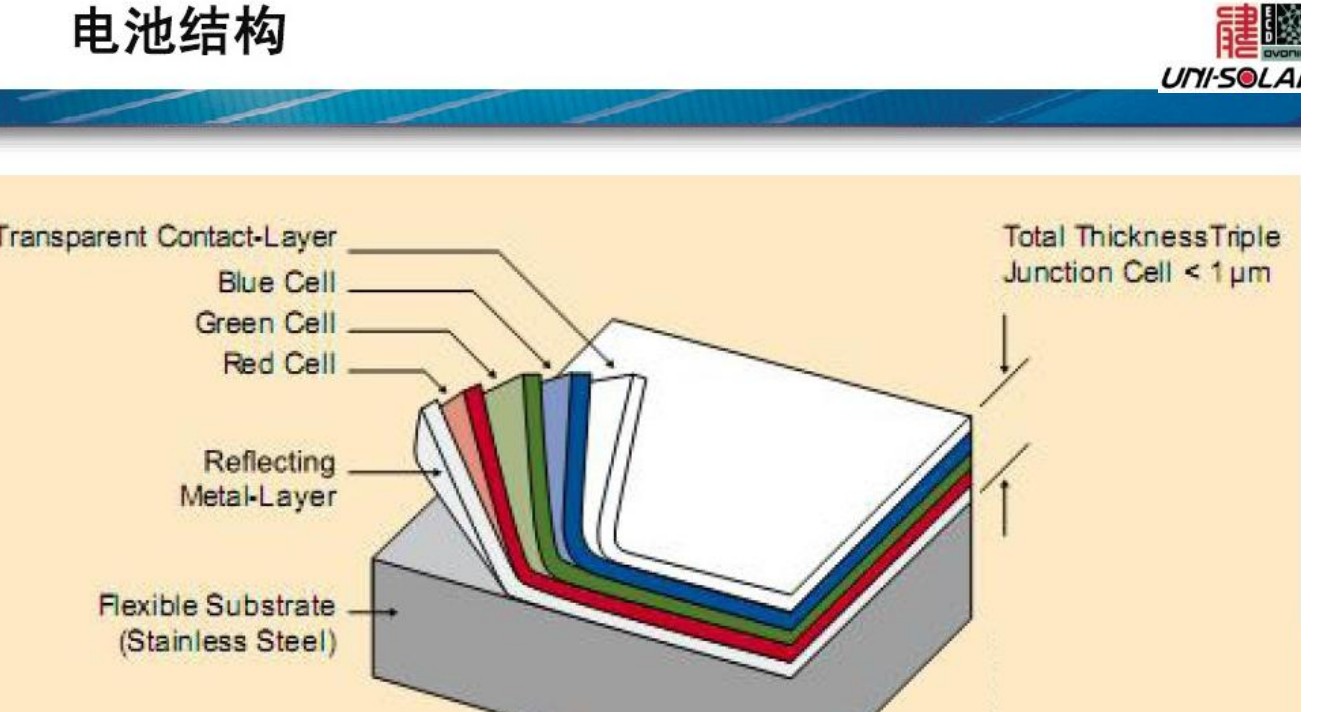

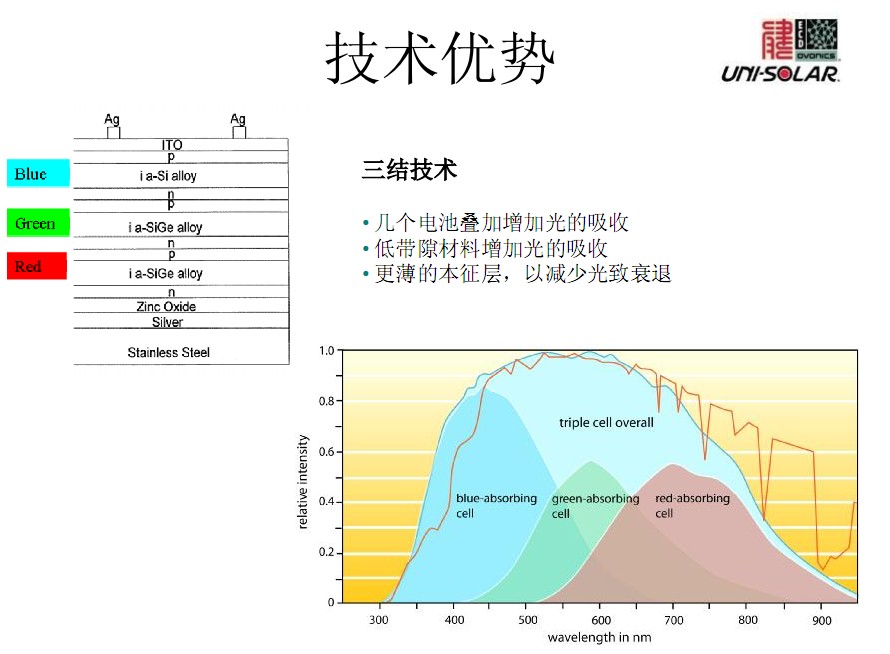

每块PVL（光伏电池层压板）都采用UNI-SOLAR制造的三结式太阳能电池专利技术，在连续的不锈钢板卷上通过卷—对—卷电积工艺制造出这些电池板，最后形成独特、柔韧、质轻的太阳能电池模块。

UNI-SOLAR光伏电池层压板的表面用经过UV稳定化处理的聚合材料缝合，使产品及其经久耐用。

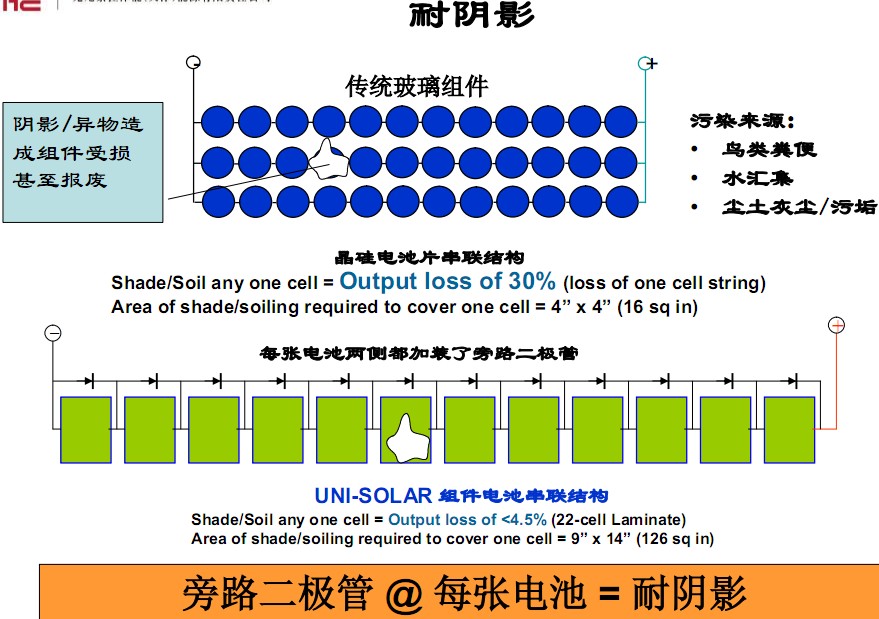

每块电池板用旁路二极管连接，因此所有电池模块即便有一部分处于阴影中仍能连续产生电流。这些特殊的屋面覆盖层压板需胶粘在至少16英寸宽的平面钢槽上，交付给用户的层压板背面上有工厂预设好的胶黏剂。

保证质量，高度可靠

UNI-SOLAR产品通过以下质量检验：

符合UL规定之最高600 VDC

符合IEC 61646规范要求

热循环试验

湿度—结冰试验

湿度试验

UV—试验

湿热缘试验

机械负荷试验

冰雹试验

接头牢固度试验

参看技术数据及用户手册中有关内层材料及应用标准说明

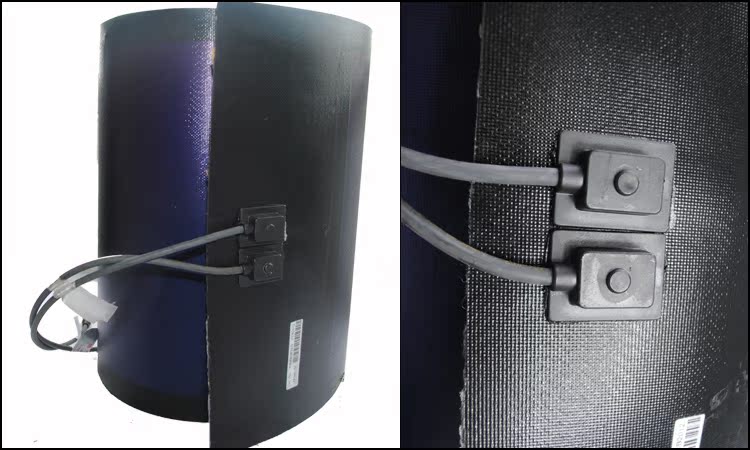

快速连接端子盒

以下介绍为31W成品，另有72W的长度为31W的2倍

尤尼索拉柔性太阳能薄膜电池组件 PVL-31

性能参数/细节图片

组件型号: PVL-31 性能参数*（另有72W的长度为31W的2倍）

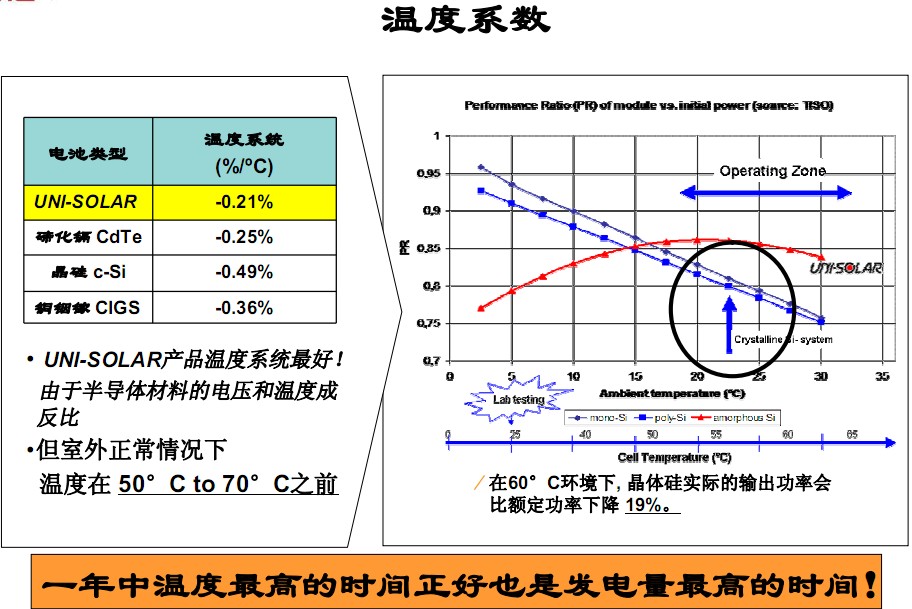

标准测试条件		非标准测试条件		温度系数
1000W/m2，AM1.5，电池温度：25℃		800W/m2，AM1.5，风速1米/秒		（1000W/m2，AM1.5）
最大功率Pmax	31W	最大功率Pmax	24W	Isc：0.10%/℃
工作电压Vmp	7.5V	工作电压Vmp	7V	Voc：-0.38%/℃
工作电流Imp	4.13A	工作电流Imp	3.42A	Pmax：-0.21%/℃
短路电流Isc	5.1A	短路电流Isc	4.1A	Imp：0.10%/℃
开路电压Voc	10.5V	开路电压（Voc）	9.6V	Vmp：-0.31%/℃
最大串联保险丝电流	8A	非标准温度	46℃

·极佳的高温性能和低光照性能；

·功率输出保证20年不低于80%；

·多触点连接器或接线盒；

·耐阴影设计，每片电池加装二级管旁路保护；

·最大系统电压600VDC；

·符合IEC61646 v1标准；

·IEC61646 v2和61730.TUV待认证。

性能参数

额定功率：31Wp；

误差：±5%

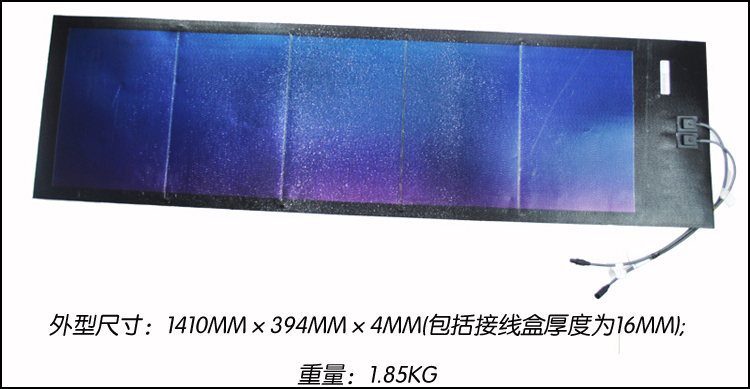

外型尺寸：1410mm×394mm×4mm(包括接线盒厚度为16mm);

重量：1.85kg

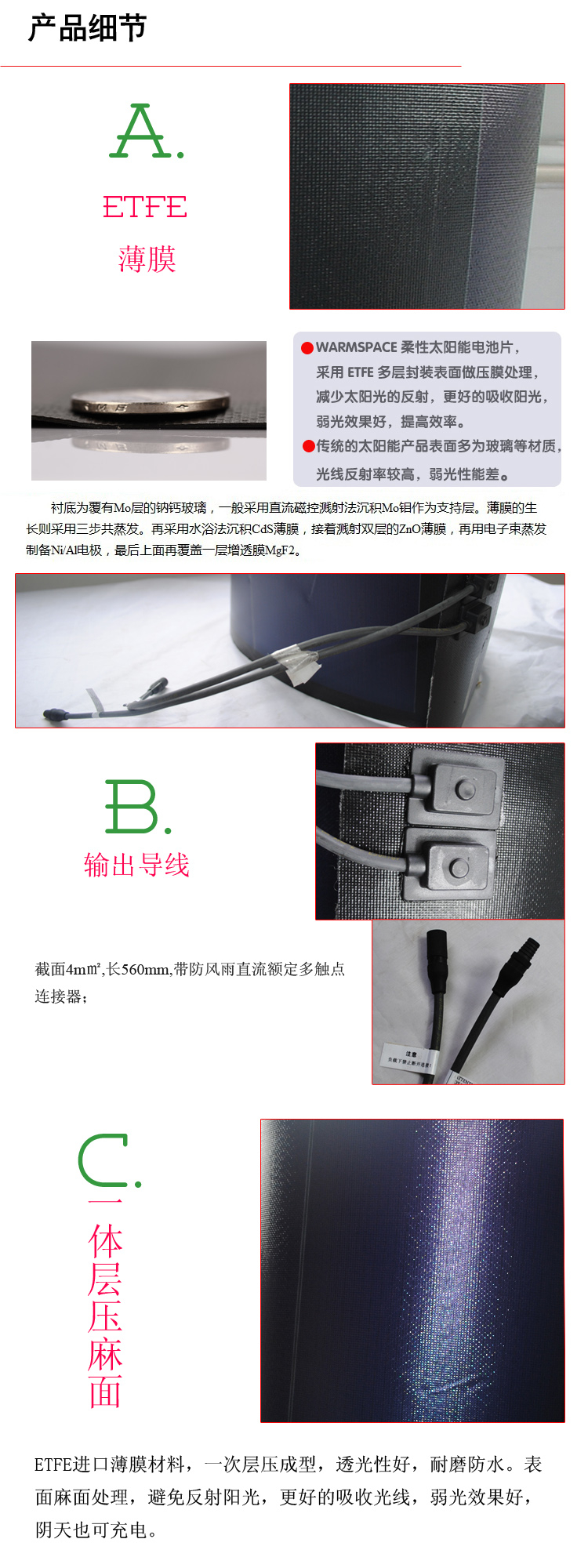

输出导线：截面4m㎡,长560mm,带防风雨直流额定多触点连接器；

旁路二极管：每一片电池都加装旁路二极管；

胶粘剂：乙烯-丙烯共聚物密封胶，含有微生物抑制剂；

电池类型：5片三结非晶硅薄膜太阳电池（356*239mm）串联。

质量安全

在最大系统电压适应时，产品电气、防火安全性能，符合UI相关标准要求；

输出配置

标准配置：层压组件组装终端盒，连接导线和多触点连接器；

可选配置：光伏组件连接盒。

应用准则

·合格的屋顶设施；

·钢板平整宽度最小407mm;

·钢板有PVDF（电镀或锌锂）涂层；

·钢板表面平整（无碎屑，无装饰痕迹，无污染）；

·有资质的安装人员安装；

·安装温度：10℃-40℃；

·屋顶最高温度:85℃;

·参考制造商安装规范；

充电时间与所需片数简单推算

太阳能板规格	蓄电池12V/5AH	蓄电池12V/15AH	蓄电池12V/45H	蓄电池36V/12AH	蓄电池48V/12AH	蓄电池48V/30AH
31W/7.5V/4A	2片/2小时	2片/6小时	2片/12小时	6片/3小时	8片/3小时	8片/8小时
31W/7.5V/4A	4片/1小时	4片/3小时	4片/6小时	12片/2小时	16片/2小时	16片/4小时
